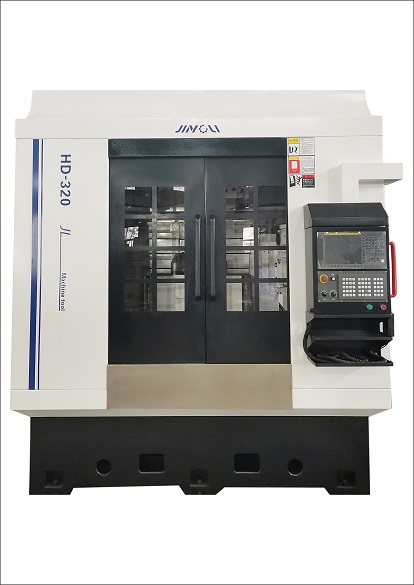

數控內齒磨床HD320
1.橫梁 X 軸：沿固定床身導軌縱向往復運動。
X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動內外圓軸、槽磨軸實現直線運動。
導軌形式：45滾柱直線導軌。
2.上下往復移動 Z 軸：沿固定床身導軌上下往復運動。
Z軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，實現Z軸直線運動，并加平衡系統。
導軌形式： 45 滾柱直線導軌。
3.槽磨頭：槽磨頭沿橫梁 X 軸運動;同步帶傳動結構(槽磨頭總成為用戶自配）
4.內外圓軸磨頭：內外圓軸磨頭沿橫梁X軸運動；滾珠軸承主軸，帶自動拉刀。
|
機床尺寸 |
mm |
2000*1600*3000 |
|
橫梁 X 軸行程 |
mm |
700 |
|
垂直軸 Z 行程 |
mm |
400 |
|
橫梁滑板預留 T 型 槽，在滑板上均勻分布 |
|
M14 |
|
橫梁左右兩側、左右前側預留 T 型槽 |
|
M14 |
|
伺服驅動方式 |
|
直連式 |
|
主 軸 |
需方購買 |
內外圓磨主軸：15000，槽磨主軸：10000 |
|
主電機 |
需方購買 |
功率 11KW*2 |
|
主軸錐度及規格 |
需方購買 |
結合磨頭主軸而定 |
|
拉釘規格 |
需方購買 |
結合磨頭主軸而定（BT40） |
