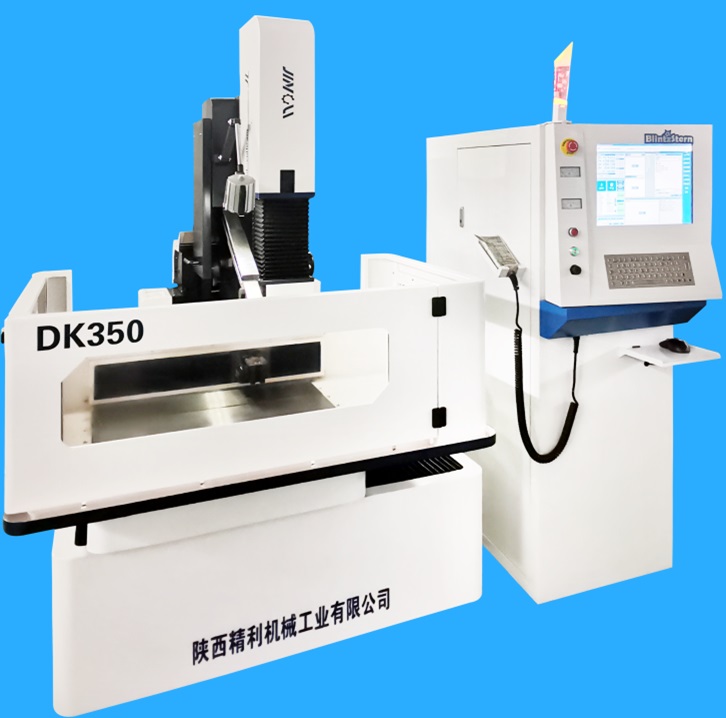

一、機床性能說明：
1、床身，拖板采用T型慢走絲機床結構設計，強度高，剛性好。
2、X、Y軸采用臺灣原裝銀泰C級無間隙雙螺母滾珠絲桿，伺服電機與滾珠絲桿采用直連式機構。每臺機床都經過雷尼紹激光干涉儀檢測，確保每臺機床的定位精度和重復定位精度。
3、四軸聯(lián)動，錐度加大，大行程工作臺，大厚度切割。
4、“C”型立柱剛性強，持久性佳，適用于高精密零件的加工。
5、具有任意角度旋轉、軸對稱、圖形比例縮放、切割工件尺寸縮放、倒割、回原點、自動找中心、找邊定位、短路回退、斷絲保護、停電記憶、絲筒超程保護、加工完自動停機等功能。
6、后臺自動編程功能，從圖形文件直接進入加工，有效的減少輔助時間。
7、具有螺距精度補償功能?？蓪崿F(xiàn)螺距補償和反向補償。確保機械精度的保持與可恢復性。
1.能加工切割導電體零件。
2.金屬模具，復雜金屬配件，精密模板及堅韌性難加工的工件等。
3.能切割大錐度、平面、斜面及表面上下異形的工件。
|
規(guī)格型號 |
單位 |
DK350 |
|
工作臺橫向行程 |
mm |
350 |
|
工作臺縱向行程 |
mm |
450 |
|
工作臺承載重量 |
kg |
250 |
|
工作臺臺面寬度 |
mm |
510 |
|
工作臺臺面長度 |
mm |
680 |
|
加工件厚度 |
mm |
300 |
|
電極絲運行速度 |
m/s |
3.5-12 |
|
電極絲直徑 |
mm |
0.07-0.2 |
|
供電電源 |
v |
220/380 |
|
錐度 |
度 |
±3° |
|
工作燈電壓 |
V |
24v |
|
步進脈沖當量 |
mm |
0.001 |
|
控制軸數(shù) |
軸 |
2軸 |
|
重復定位精度 |
mm/mm |
0.005 |
|
工作臺驅動 |
相 |
3相 |
|
光潔度 |
um |
≤1.0 |
|
機床外形 |
mm |
1300*1400*1700 |
|
機床重量 |
kg |
2000 |
